| 品牌：XLINK | 型号：VOA-SM-4-40 | 光纤芯数：4 |
| 允许抗拉强度：2000N | 货号：10 | 允许侧压力：1N/100mm |
| 适用范围：1 | 是否跨境货源：否 |

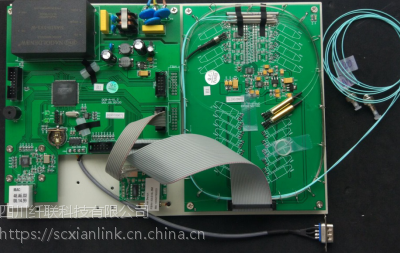

19新湖南供应xlink四通道衰减器模块VOA-SM-4-40
1. 技术指标
l 工作波长：1270/1290/1310/1330/1490/1550nm
l 通道数：1
l 光纤类型：单模
l 光输入输出接口： 0.9mm尾纤，FC/PC连接器，出纤长度1.0米
l 衰减量范围：0～45dB
l 光衰减分辨率：0.01dB
l 光衰减准确度：≤0.2dB
l 光功率监控误差：0.1~0.2dB
l 功率测试范围：+20~-50dBm
l 线性度：±0.1dB
l 光开关切换时间：≤10ms
l 插入损耗：2.8dB
l 回波损耗：＞45dB
l 输入功率：光功率500mw
l 通信接口：RS232、RJ45
l 工作电源：AC:85 ～ 264 V（50/60Hz）
1. 操作(程控方式)
本设备可以通过RS-232接口或者RJ45接收来自计算机的控制信号来实现自动测量或实时监控。
本仪器每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。
请使用大写字母。
“_”表示下划线。
实际操作中输入尖括弧“<”作为开始符、尖括弧“>”作为结束符。
1） 设备参数指令集：
命令 | 描述 | 示例 |
设置/查询本机IP地址（重启生效） 1.xxx为000~255表示设置IP地址 2.成功返回： 3. | 发送： 表示设置IP为：192.168.002.011； 发送： 返回： 表示当前IP为：192.168.002.011 | |
设置/查询网关（重启生效） 1.xxx为000~255表示设置网关 2.成功返回： 3. | 发送： 表示设置网关为：192.168.002.001； 发送： 返回： 表示当前网关为：192.168.002.001； | |
设置/查询子网掩码（重启生效） 1.xxx为000~255表示设置子网掩码 2.成功返回： 3. | 发送： 表示设置子网掩码为：255.255.255.000； 发送： 返回： 表示当前子网掩码为：255.255.255.000 | |
设置/查询TCP通信端口号（重启生效） 1.xxxxx为00000~65534表示设置TCP通信端口号 2.成功返回： 3. | 发送： 表示设置TCP通信端口号：4001 | |
<RESET> | 重启设备 | 成功串口返回：<RESET_OK> 注：网口无返回，成功后TCP连接自动断开； |
<RESTORE> | 恢复出厂设置 | 成功串口返回： 注：1、网口无返回，成功后TCP连接自动断开； 2、该指令只恢复网络参数为默认值； |
查询设备信息 | 成功返回： 表示1通道单模VOA设备，版本1.00，SN号01234567890，产品编号C10.02.00008； |
2） 光衰减器指令集：
命令 | 描述 | 示例 |
设置衰减量： x：1~8通道； yy.yy：范围为00.00 ~ 45.00dB； | 表示设置仪器第1通道的衰减量为30dB; 成功返回： 失败返回： | |
设置工作波长： x：1~8通道; yyyy：1270、1290、1310、1330、1490、1550nm波长； | 表示设置仪器第1通道的工作波长为1310nm； 成功返回： 失败返回： | |
查询通道当前工作波长、衰减量、输出功率 x：1~8通道； | 表示查询仪器第1通道当前的工作波长、衰减量和输出功率; 成功返回： 如： 表示第1通道当前工作波长为1310nm、衰减量23.00dB、输出功率-25.34dBm; | |
设置锁定输出光功率： x：1~8通道； ±zz.zz：固定输出值； 范围为：-45.00 ~ +20.00 dBm； | 表示设置仪器第1通道锁定输出光功率为-25.00dBm; 成功返回： 失败返回： 注：设置锁定输出光功率与输入光源功率大小有关，如设定的锁定输出光功率大于输入功率则锁定失败； | |
输出锁定功能关闭与查询： x：1~8通道； y：0表示关闭，1表示开启，?表示查询； | 表示1通道输出锁定功能关闭； 成功返回： 失败返回： 注：不能使用该指令开启锁定输出功能； 发送： 将会返回失败： | |
校准通道输出光功率 x：1~8通道； yyyy：1270、1290、1310、1330 、1490、1550nm波长； ±z.zz：校准值，-9.99~+9.99dB； | 表示校准仪器第1通道1330nm波长的输出功率值（补偿+0.55dB）; 成功返回： 失败返回： | |
衰减量自动校准 x：1~8通道； yyyy：1270、1290、1310、1330 、1490、1550nm波长； | 表示对1通道1270nm波长的衰减量自动校准； 成功返回： 失败返回： 注：1、一个通道一个波长的校准时间大约需要2分钟； 2、衰减量自动校准时，输入光源功率必须大于-3.00dBm，否则校准失败； 3、当光功率锁定输出时不能进行自动校准，需要先关闭锁定输出功能 4、串口，网口通过 |
3） 关断输出指令集：
命令 | 描述 | 示例 |
关断输出功能 y值为0、1、?, 0表示关闭，1表示开启，?表示查询 | 发送： 成功返回： 表示查询关断输出功能为开启状态；
发送： 成功返回： 表示设置关断输出功能为关闭状态； |
2. 出厂缺省配置
项目 | 出厂默认配置 | 端口 |
IP | 192.168.1.178 | 4001 |
波特率 | 9600 | 8位数据位，1位停止位，无奇偶校验。 |
锁定功率 | 关 | |
衰减量 | 00.00 | |
波长 | 1270nm |
